YZS振动电机

产品摘要:YZS系列振动源三相异步电动机(简称振动电机)集动力源和振动源为一体,是一种通用性激振源,体积小,激振力大,结构可靠,使用维护方便。本系列产品广泛应用于矿山、煤炭、电力、化工、粮食加工、冶金、铸造、轻工、医药等行业。是实现粉状、粒状、块状等散
0731-84916219(浏览次数:
YZS振动电机

YZS系列振动源三相异步电动机(简称振动电机)集动力源和振动源为一体,是一种通用性激振源,体积小,激振力大,结构可靠,使用维护方便。本系列产品广泛应用于矿山、煤炭、电力、化工、粮食加工、冶金、铸造、轻工、医药等行业。是实现粉状、粒状、块状等散体料机械化筛分、输送、破碎、充填、防堵塞的理想激振源。本机可单机使用,也可多机组合使用。
YZS振动电机
1、振动电机使用条件
 本系列振动电机满足下列条件时,能连续输出额定激振力。
(1)振动加速度:不超过7g(g:重力加速度)
(2)环境温度:不超过40℃
(3)海拔:不超过1000m
(4)电源频率:50HZ
(5)电压:380v
(6)温升:小于80K(电阻法)
2、振动电机型号说明
YZS系列振动电机产品型号由三部分组成(如下示例)
YZS-5-4
       YZS---振动电机
          5---较大激振力(千牛顿)
          4---极数
YZS振动电机细节

YZS振动电机细节
YZS振动电机技术参数

       振动电机图纸

型号
较大激
振力(N)
额定转速
(Rpm)
额定功率
(Kw)
电流
(A)
电压
(V)
安装尺寸(mm)
外形尺寸(mm)
重量
(Kg)
A
B
H
K
AB
BB
HD
G
L
YZS-1-2
1000
2860
0.09
0.40
380
130
80
80
12
170
140
154
16
260
13
YZS-1.5-2
1500
2860
0.15
0.45
130
80
80
12
170
140
154
16
260
13.5
YZS-2-2
2000
2860
0.18
0.50
130
80
80
12
170
140
154
16
260
14
YZS-2.5-2
2500
2860
0.20
0.55
130
80
80
12
170
140
154
16
260
19
YZS-3-2
3000
2860
0.25
0.6
150
90
90
14
185
150
172
18
280
20
YZS-5-2
5000
2860
0.37
0.9
150
90
90
14
185
150
172
18
280
21
YZS-8-2
800
2860
0.75
1.75
180
110
110
18
220
180
230
18
340
36
YZS-10-2
10000
2860
0.75
1.75
180
110
110
18
220
180
230
18
340
37
YZS-15-2
15000
2860
1.1
2.3
220
140
120
22
270
225
260
25
415
47
YZS-20-2
20000
2860
1.5
3.1
260
150
140
26
320
280
310
28
445
80
YZS-30-2
30000
2860
1.5
3.6
310
170
160
33
380
285
356
30
536
130
YZS-50-2
50000
2860
2.2
5.1
350
220
190
33
440
350
410
35
608
180
YZS-1.5-4
1500
1440
0.15
0.5
130
80
80
12
170
140
154
16
260
15
YZS-2-4
2000
1440
0.15
0.5
130
80
80
12
170
140
154
16
260
15.5
YZS-2.5-4
2500
1440
0.18
0.6
150
90
90
14
185
150
172
18
280
21
YZS-3-4
3000
1440
0.18
0.6
150
90
90
14
185
150
172
18
280
23
YZS-5-4
5000
1440
0.25
0.75
180
110
112
18
220
180
230
18
340
37
YZS-8-4
8000
1440
0.55
1.5
220
140
120
22
265
225
266
25
415
48
YZS-10-4
10000
1440
0.55
1.5
220
140
120
22
265
225
266
25
415
49
YZS-15-4
15000
1440
0.75
1.9
260
150
140
26
310
245
303
28
450
77
YZS-20-4
20000
1440
1.1
2.6
260
150
140
26
310
245
303
28
450
82
YZS-30-4
30000
1440
1.5
3.6
310
170
160
33
380
285
356
30
536
130
YZS-50-4
50000
1440
2.2
5.1
350
220
190
33
440
350
410
35
608
180
      YZS-75-4
75000
1440
3.7
8.4
380
250
220
45
446
340
425
40
615
230
YZS-100-4
100000
1440
5.5
11
440
280
240
52
530
410
475
45
710
435
YZS-140-4
140000
1440
7.5
15
480
280
260
6-45
575
498
560
60
832
700
YZS-3-6
3000
960
0.25
0.84
180
110
112
18
220
180
220
18
340
39
YZS-5-6
5000
960
0.37
1.2
220
140
120
22
265
225
266
25
415
50
YZS-8-6
8000
960
0.55
1.5
220
140
120
22
265
225
266
25
415
67
YZS-10-6
10000
960
0.75
2.2
260
150
140
26
310
245
305
28
450
83
YZS-15-6
15000
960
1.1
3.1
310
170
160
33
380
285
356
30
536
136
YZS-20-6
20000
960
1.5
4.0
310
170
160
33
380
285
356
30
536
140
YZS-30-6
30000
960
2.2
5.6
350
220
190
33
440
350
410
30
608
190
YZS-40-6
40000
960
3
7.2
350
220
190
33
440
350
410
30
608
210
YZS-50-6
50000
960
3.7
8.4
380
250
220
45
446
340
425
40
615
230
振动电机订货须知

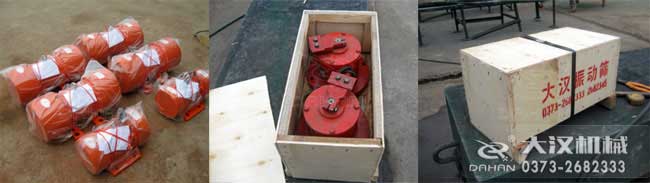

振动电机发货

(1)写明所需产品的规格、功率、激振力、极数、数量。
(2)对面漆有无特殊要求。
(3)对电机引出线有无物殊要求。
(4)可定制特殊参数的振动电机,如特殊电压、特殊安装尺寸等
